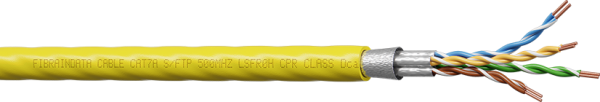

Kabel instalacyjny Kat.7A S/FTP

Kabel instalacyjny Kat.7A S/FTP

Cechy

Kategoria 7A
1200 MHz
Nominalna średnica kabla 7,8 mm
Nominalna średnica przewodnika AWG23
NVP 79%
Klasa separacji D

Parametry techniczne

Charakterystyki mechaniczne

Min. promień gięcia w czasie eksploatacji [mm]	Min. promień gięcia podczas instalacji [mm]	Max. siła rozciągająca [N]	Waga nominalna [kg/km]	Zawartość miedzi [kg/km]	Nom. średnica zewnętrzna [mm]	Nom. średnica żyły [AWG]
4 x D	8 x D	110	54,5		7,3	23

Charakterystyki elektryczne @ 20°C

Max rezystancja pętli [Ω/km]	Max asymetria rezystancji [%]	Min. Rezystancja izolacji (500V) [MΩ*km ]	Nom. Pojemność wzajemna @800Hz [nF/km]	Max asymetria pojemności [pF/km ]	Nominalna prędkość propagacji NVP [% ]	Max opóźnienie propagacji [ns/100m ]	Max rozrzut opóźnień [ns/100m ]	Napięcie testowe [V]	Średnia impedancja wejściowa @ 100 MHz [Ω ]	Max impedancja transferowa @ 1 MHZ [mΩ/m]	Max impedancja transferowa @ 10 MHz [mΩ/m]	Max impedancja transferowa @ 30 MHz [mΩ/m]	Klasa segregacji	Min tłumienie sprzęgające [dB]
165	2	2000	43	1600	79	427	12	1000	100 ± 5	12	10	30	D	80

Charakterystyki środowiskowe

Temperatura przechowywania [ºC]	Temperatura eksploatacyjna [ºC]	Temperatura instalacyjna [ºC]
-20 to +60	-20 to +60	0 to +50

Reakcja na ogień

Wartość energetyczna	Materiał płaszcza	Klasa palności wg. CPR (EN 50575)
590	LSFRZH zgodnie z: IEC 60332-1-2, IEC 60754-1/2; IEC 61034-1/2	DCA-s2,d1,a1; DWU 00122P

Nominalne charakterystyki transmisyjne

Częstotliwość	Tłumienność	NEXT	PS-NEXT	ACR	PS-ACR	ACR-F	PS-ACR-F	RL
1,0	1,8	100	97	98	95	105	105	0
4,0	3,4	100	97	97	94	105	102	27
10,0	5,4	100	97	95	92	97	94	30
16,0	6,8	100	97	93	90	93	90	30
20,0	7,7	100	97	92	89	91	88	30
31,2	9,6	100	97	90	87	87	84	30
62,5	13,7	100	97	86	83	81	78	30
100	17,4	100	97	83	80	77	74	30
125	19,5	95	92	75	72	75	72	26
155,5	21,9	94	91	72	69	73	70	26
175,0	23,3	93	90	70	67	72	69	25
200	25,0	92	89	67	64	71	68	25
250	28,1	90	87	62	59	69	66	24
300	30,9	89	86	58	55	67	64	24
450,0	38,3	87	84	48	45	64	61	23
600	44,8	85	82	40	37	61	58	22
750	52,0	83	80	31	28	59	56	21
900,0	59,4	82	79	23	20	58	55	20
1000,00	63,1	80	77	17	14	57	54	20
